Складные перегородки-гармошка на верхнем и нижнем рельсе
Гармошка собирается из нескольких узких полотен, соединённых вертикальными шарнирами: при открывании они складываются пополам друг относительно друга и компактным пакетом уезжают к одному краю проёма, полностью его освобождая. Это решение для широких проёмов, где обычная раздвижная система потребовала бы слишком много места сбоку для стоянки полотен.
Каждый шарнир между секциями — это одновременно и точка складывания, и потенциальное место люфта, поэтому мы используем усиленные петли на подшипниках и рассчитываем число секций так, чтобы пакет в сложенном виде оставался компактным, но каждое отдельное полотно не было слишком узким и хрупким на изгиб при частой эксплуатации.
Число секций и ширина проёма
Чем больше секций, тем компактнее пакет в сложенном состоянии, но тем больше шарниров — а значит, потенциальных источников люфта со временем. Оптимум обычно 3-5 секций на проём до 3 м: баланс между компактностью складывания и надёжностью узлов.
- 3 секции — для проёмов до 2 м
- 4-5 секций — для проёмов 2-3,5 м
- От 6 секций — для проёмов свыше 3,5 м, с раздельным пакетом на два края
Верхний и нижний рельс одновременно
В отличие от простой раздвижной системы, гармошка почти всегда работает по двум рельсам одновременно — нижний нужен, чтобы зафиксировать точку складывания секций и не дать пакету раскачиваться при частом открывании и закрывании.
- Верхний рельс — несёт вес и держит порядок складывания
- Нижний рельс — фиксирует точку сгиба секций
Шарниры и ресурс на изгиб
Мы ставим на межсекционные шарниры фурнитуру, рассчитанную на несколько тысяч циклов сложения-раскладывания, — это узел с наибольшей механической нагрузкой в системе, и именно от его качества зависит, будет ли гармошка ходить туго через год-два.
Материалы производства
- Закалённое стекло 6-8 мм в узких секциях гармошки
- Межсекционные шарниры на подшипниках, усиленные
- Верхний несущий рельс с многороликовой кареткой
- Нижняя направляющая для фиксации точки складывания
- Уплотнители по вертикальным кромкам секций

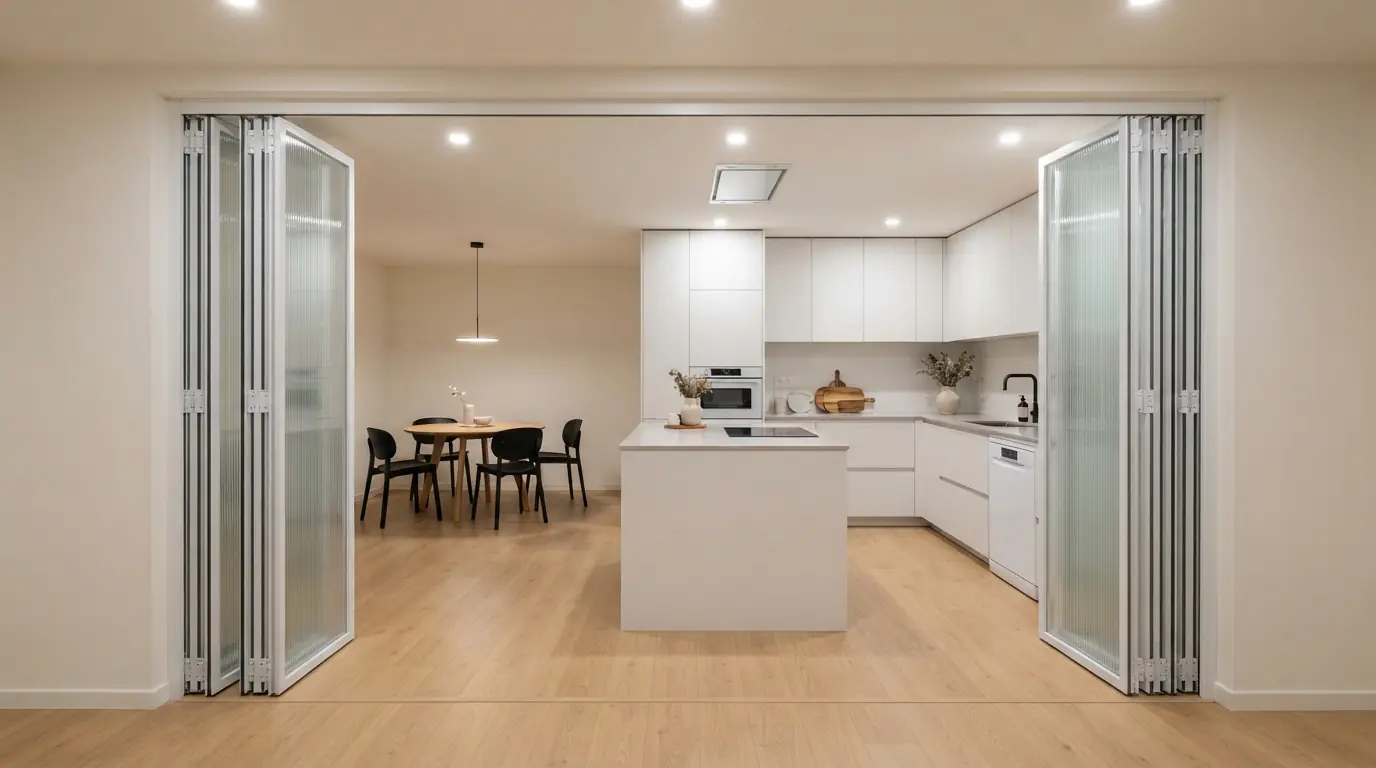

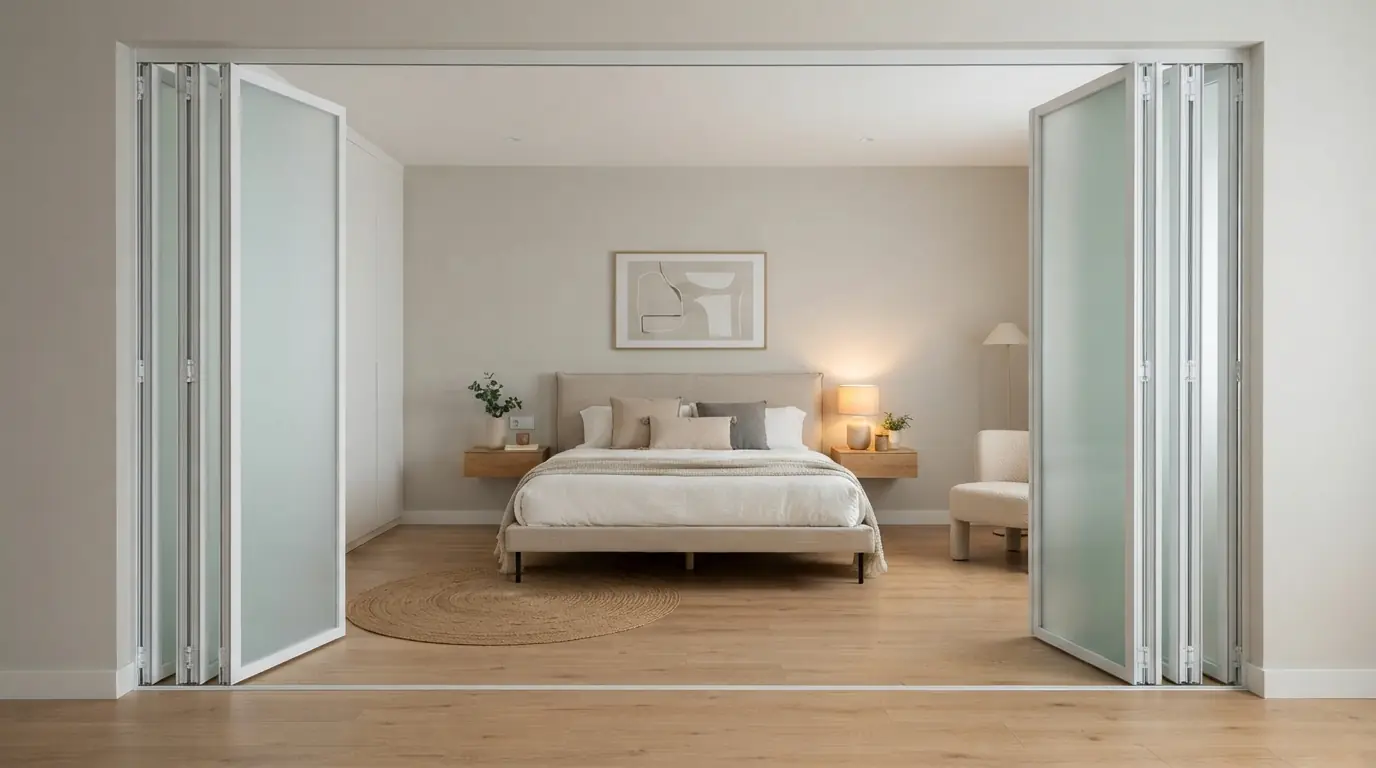

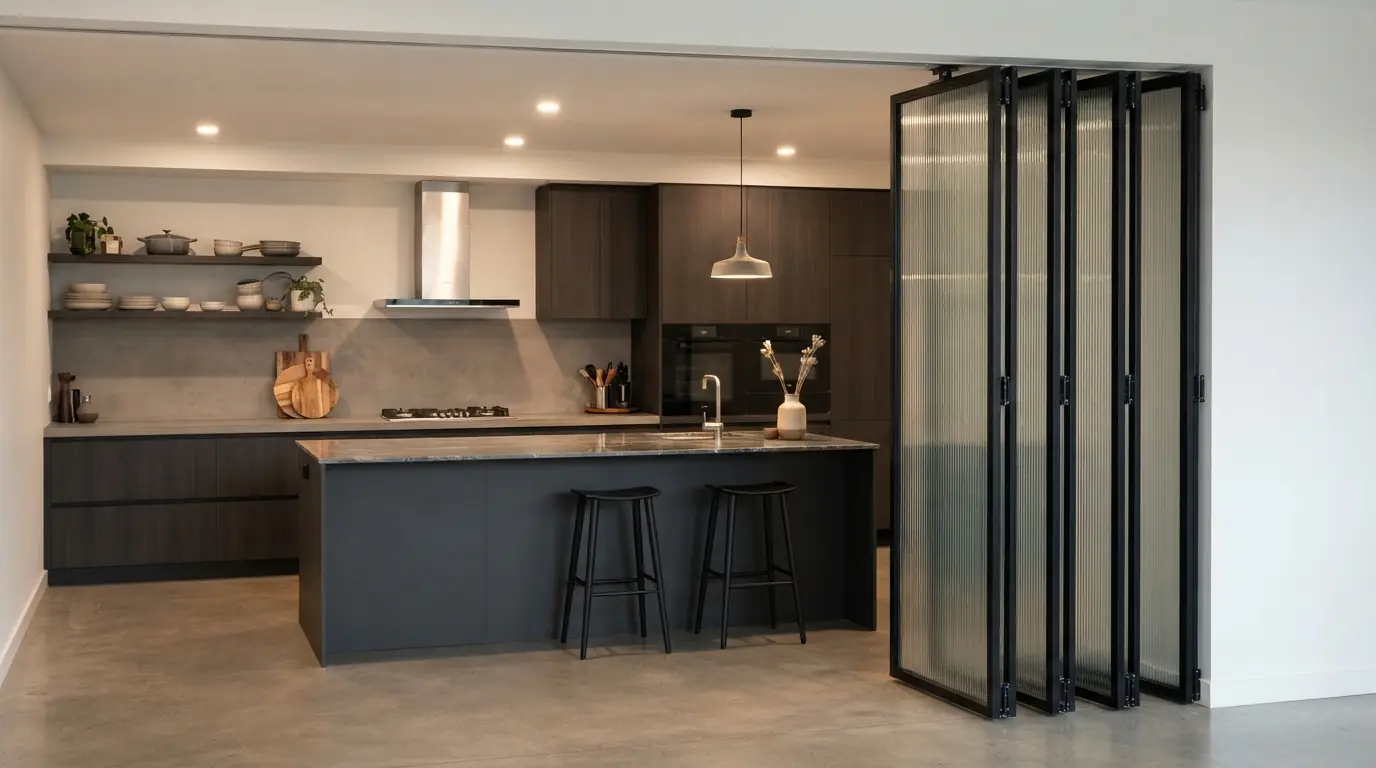

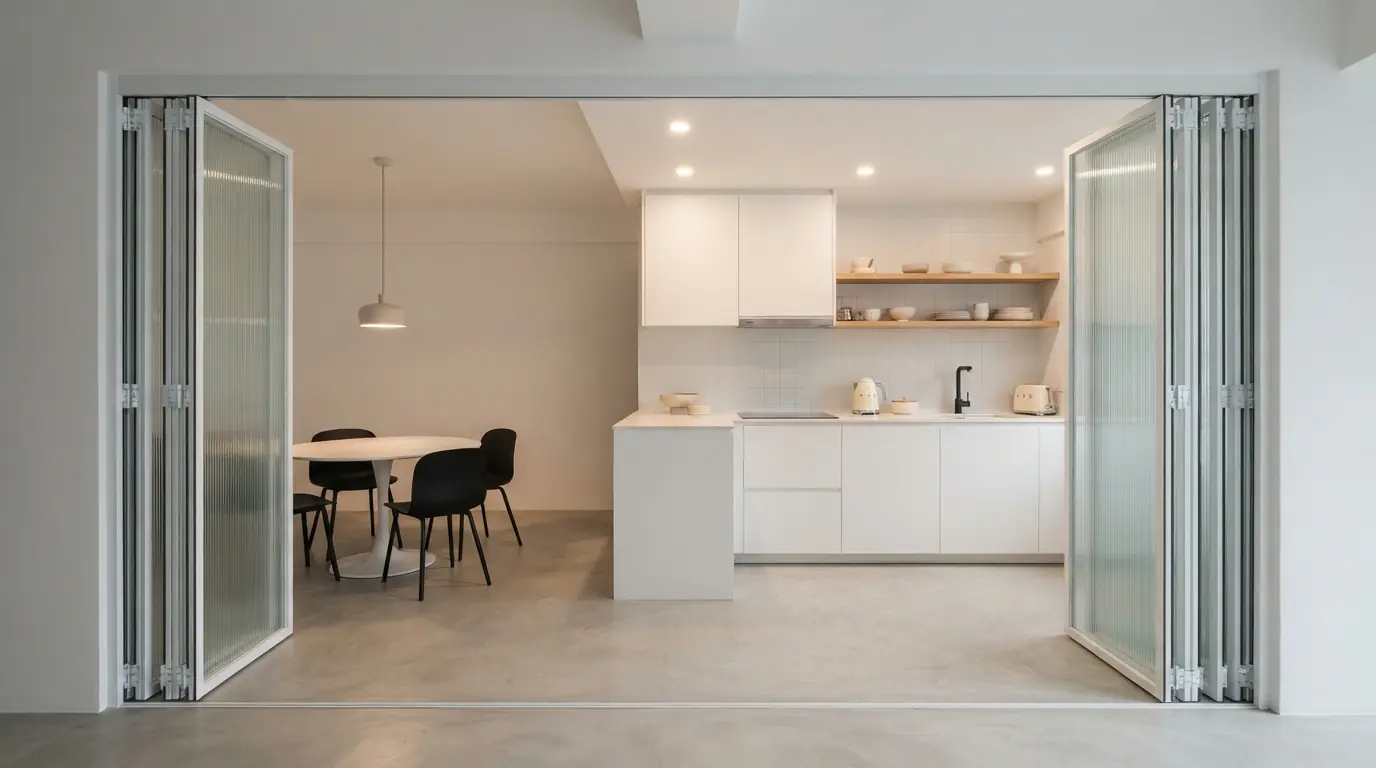

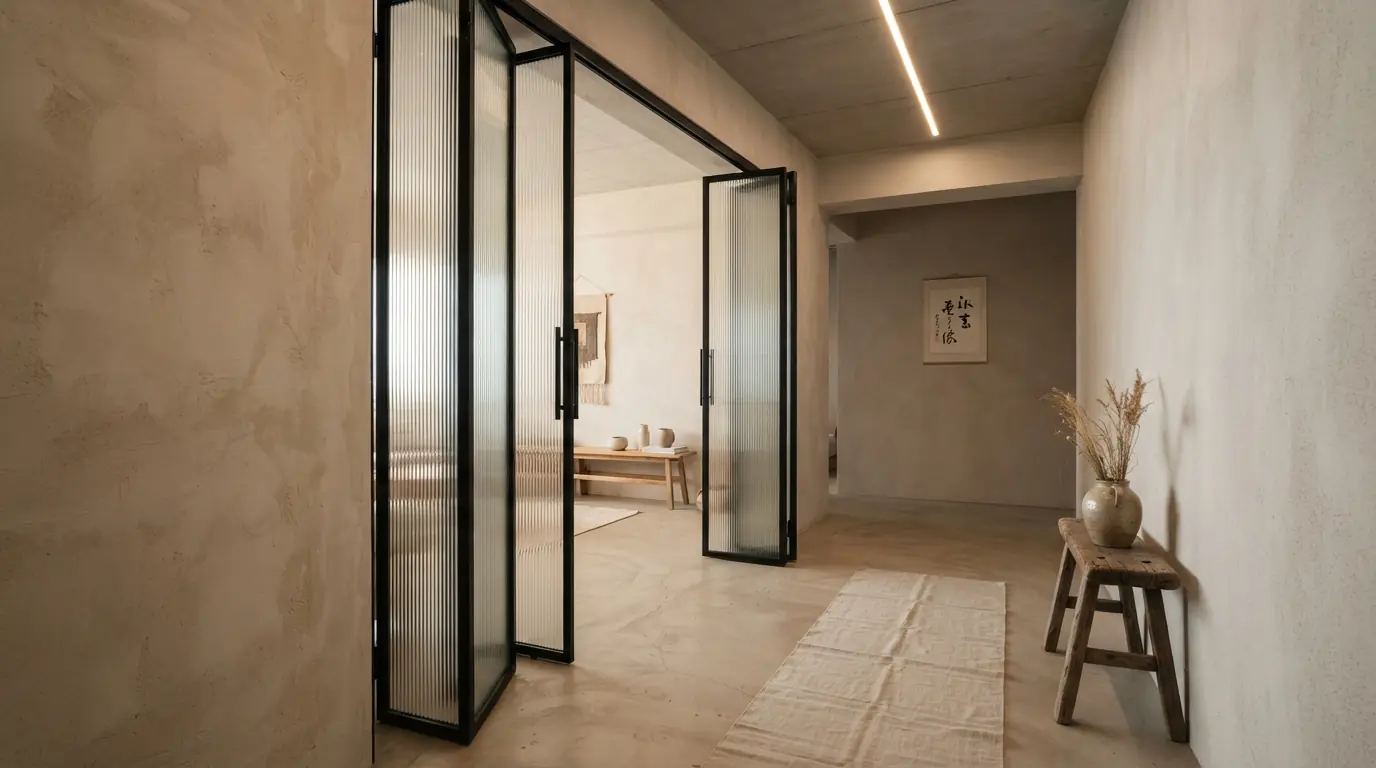

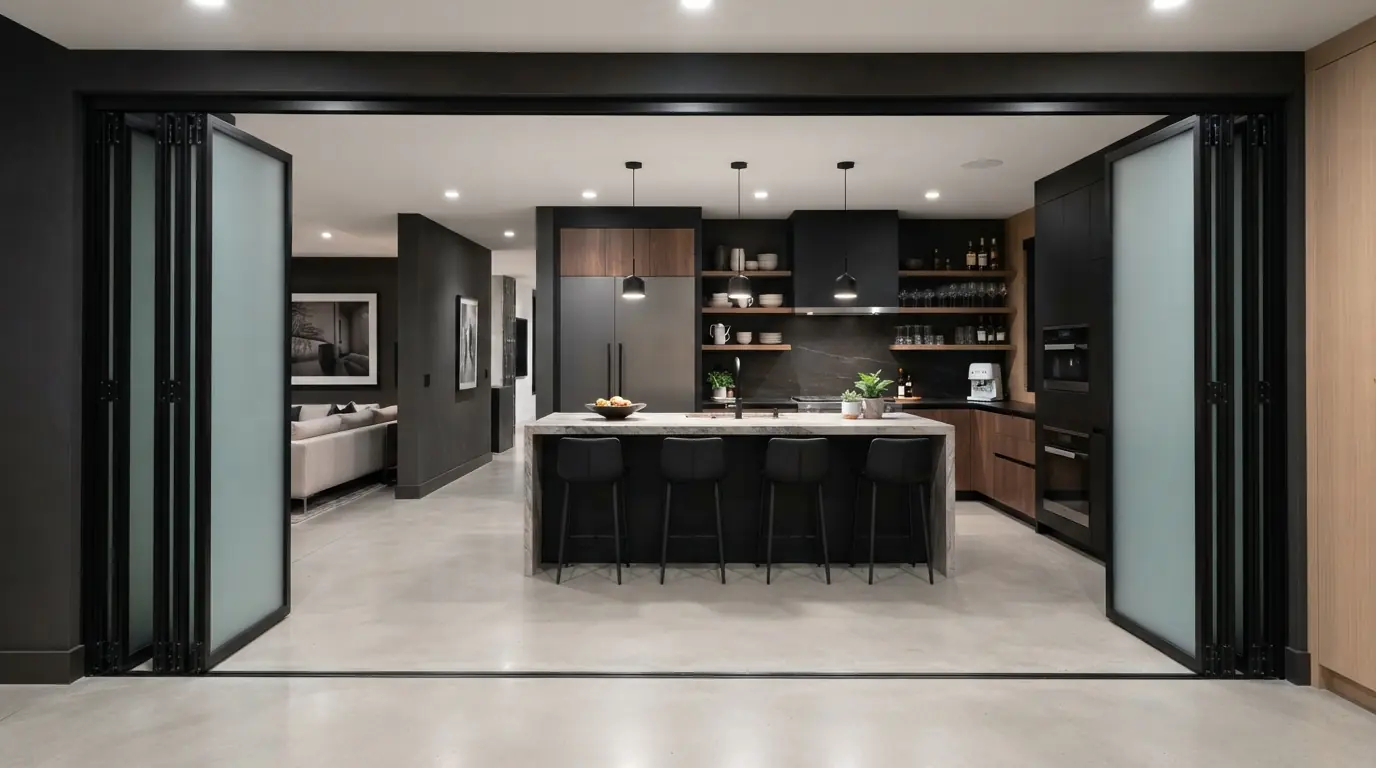

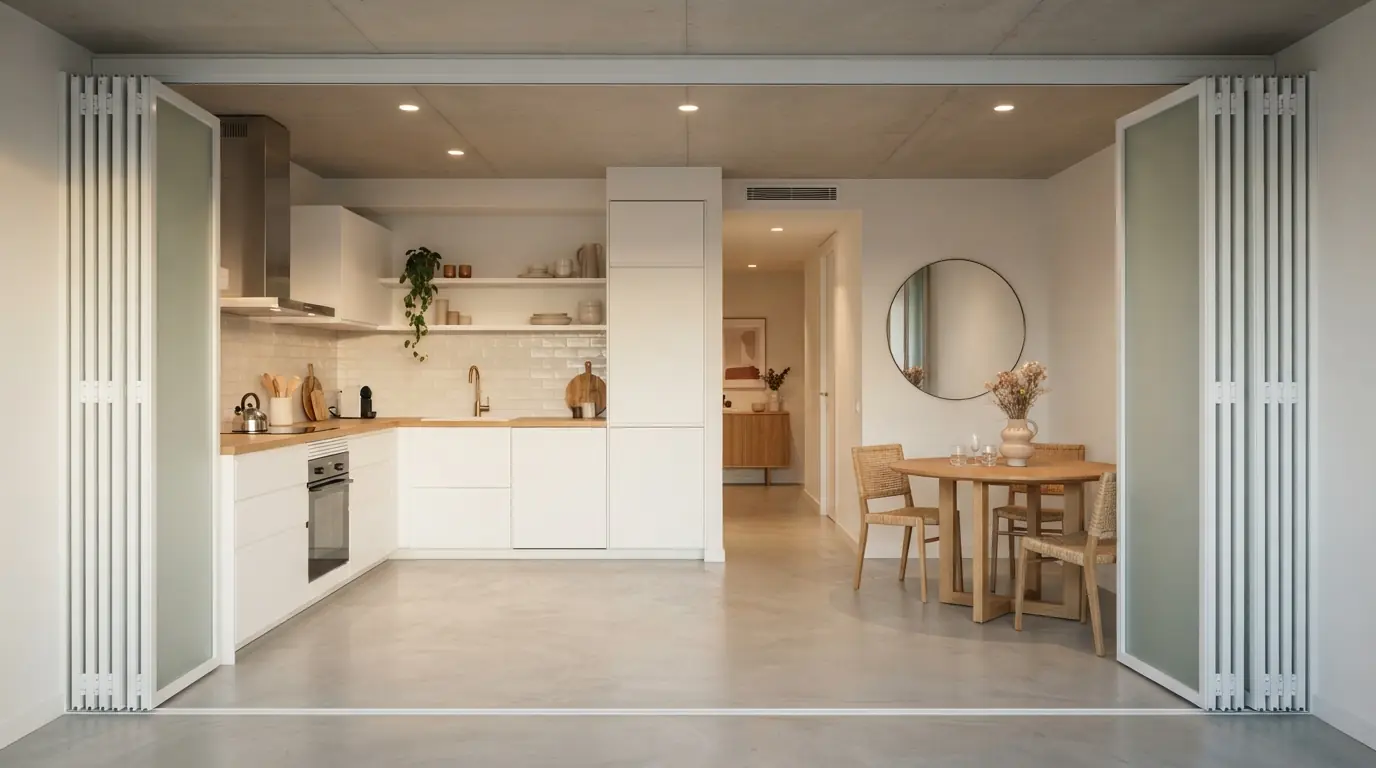

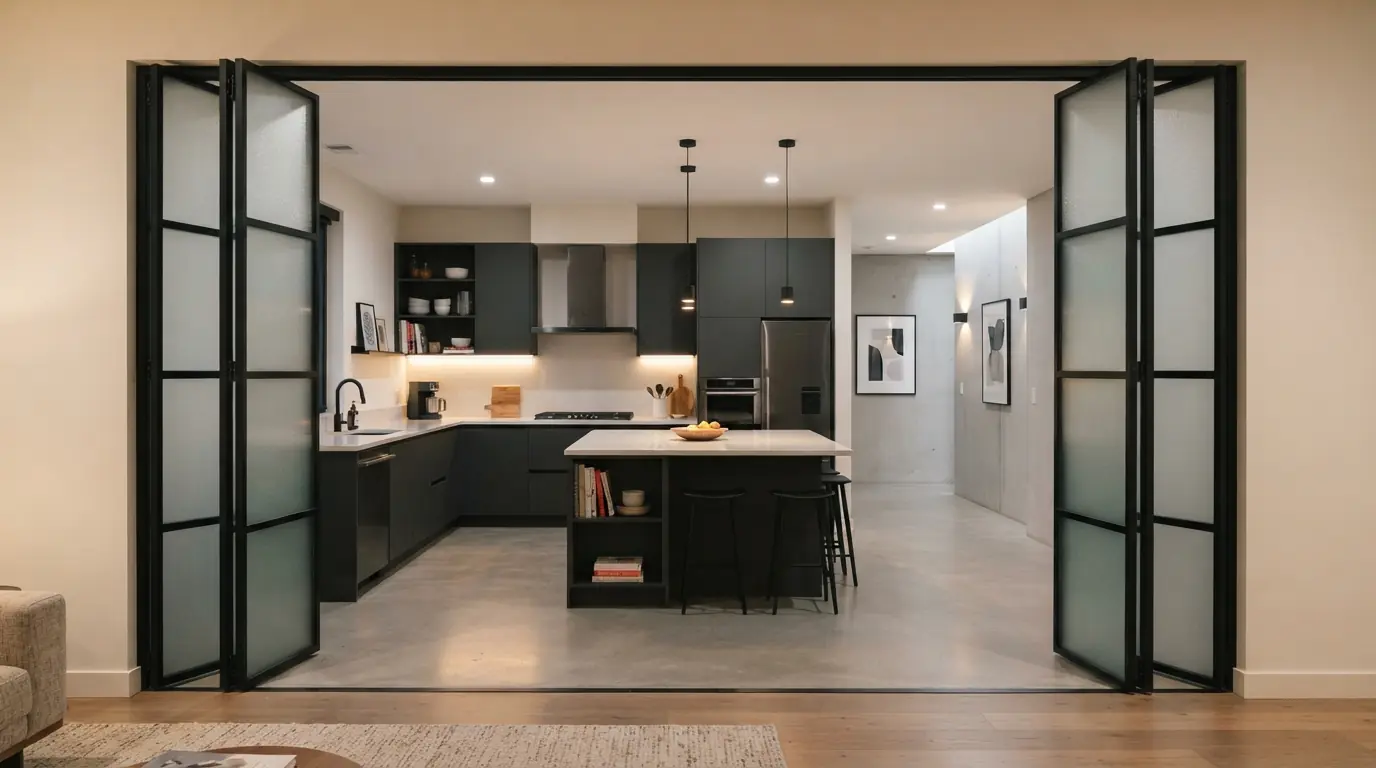

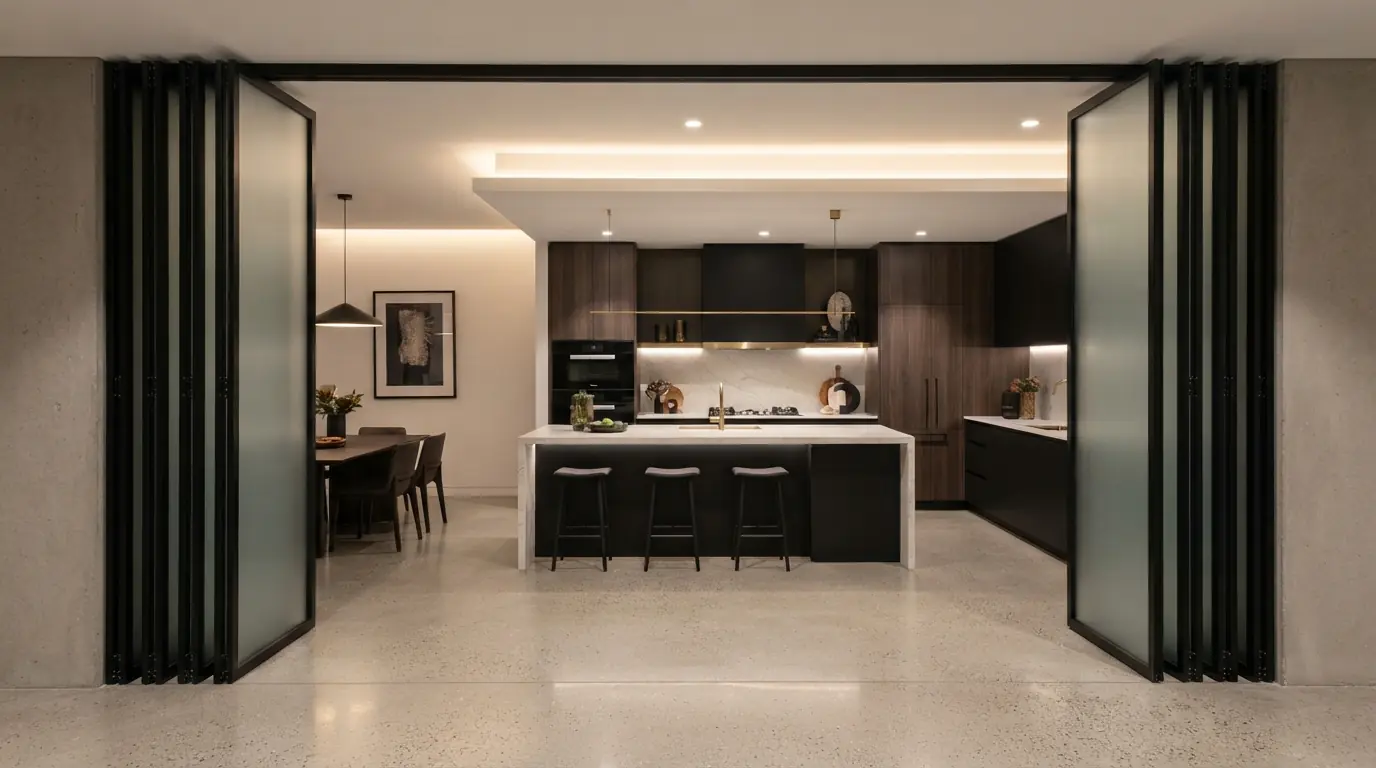

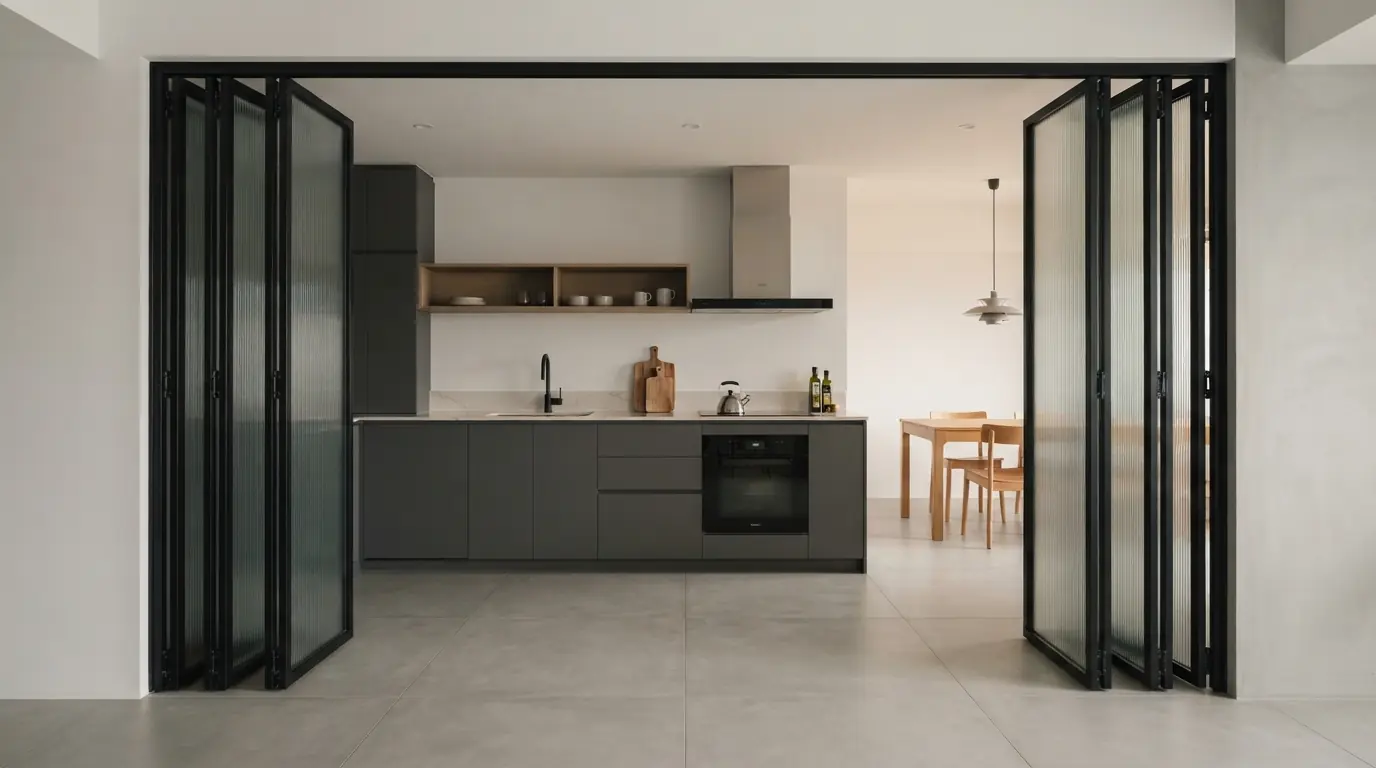

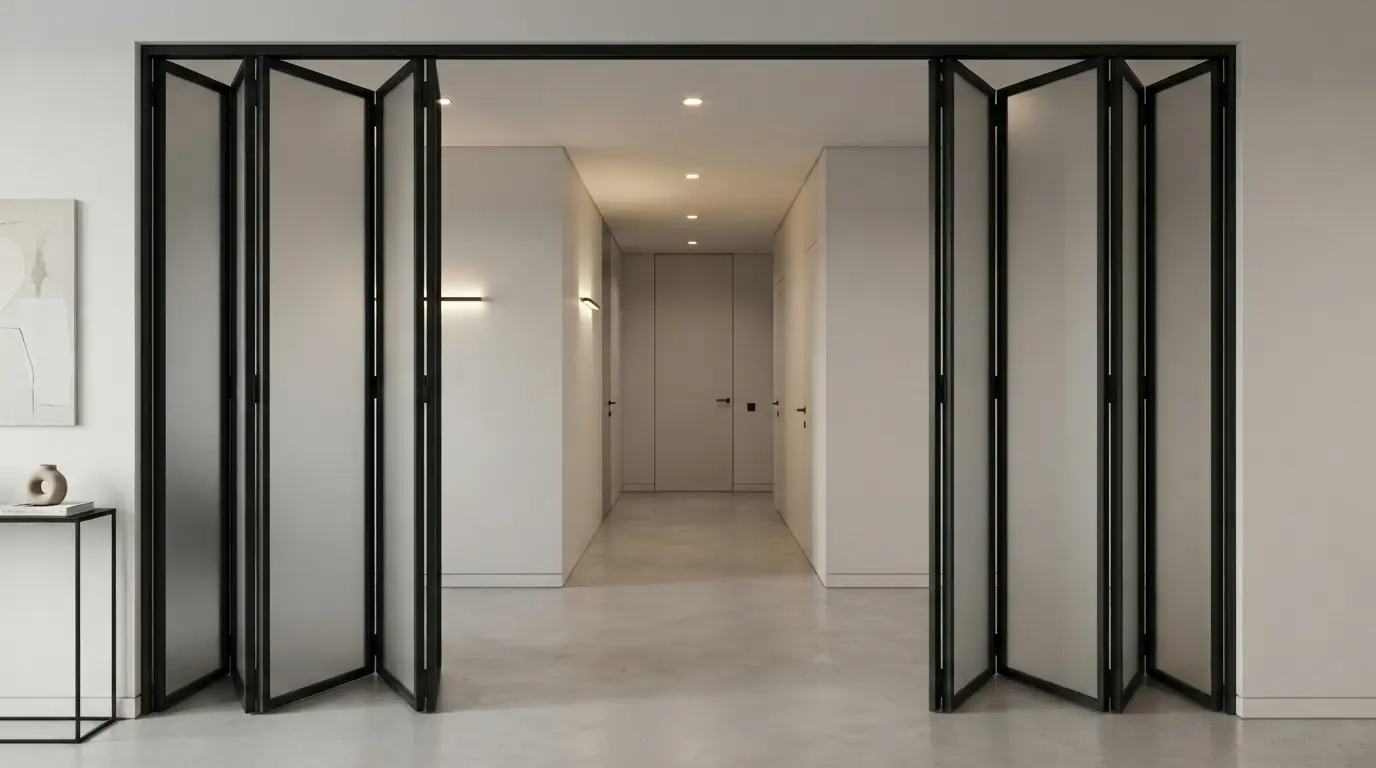

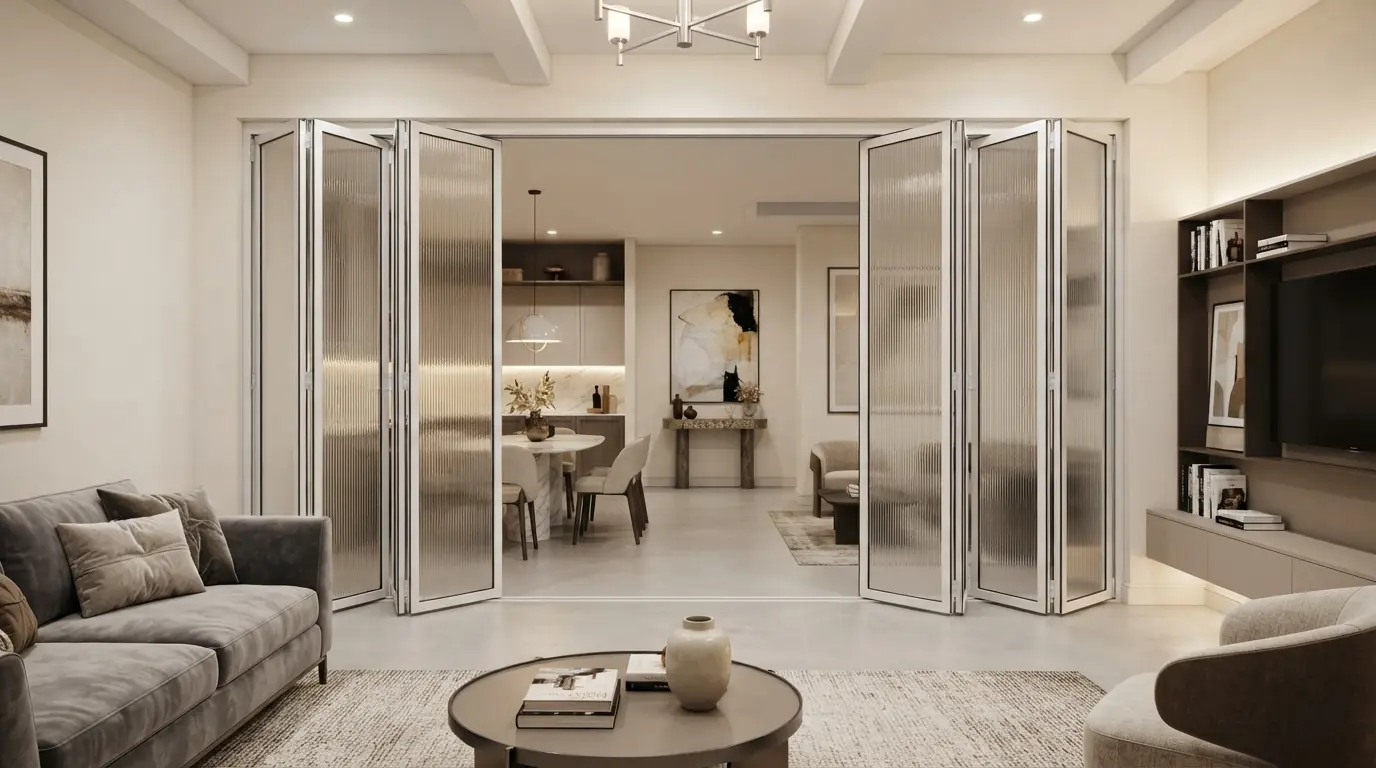

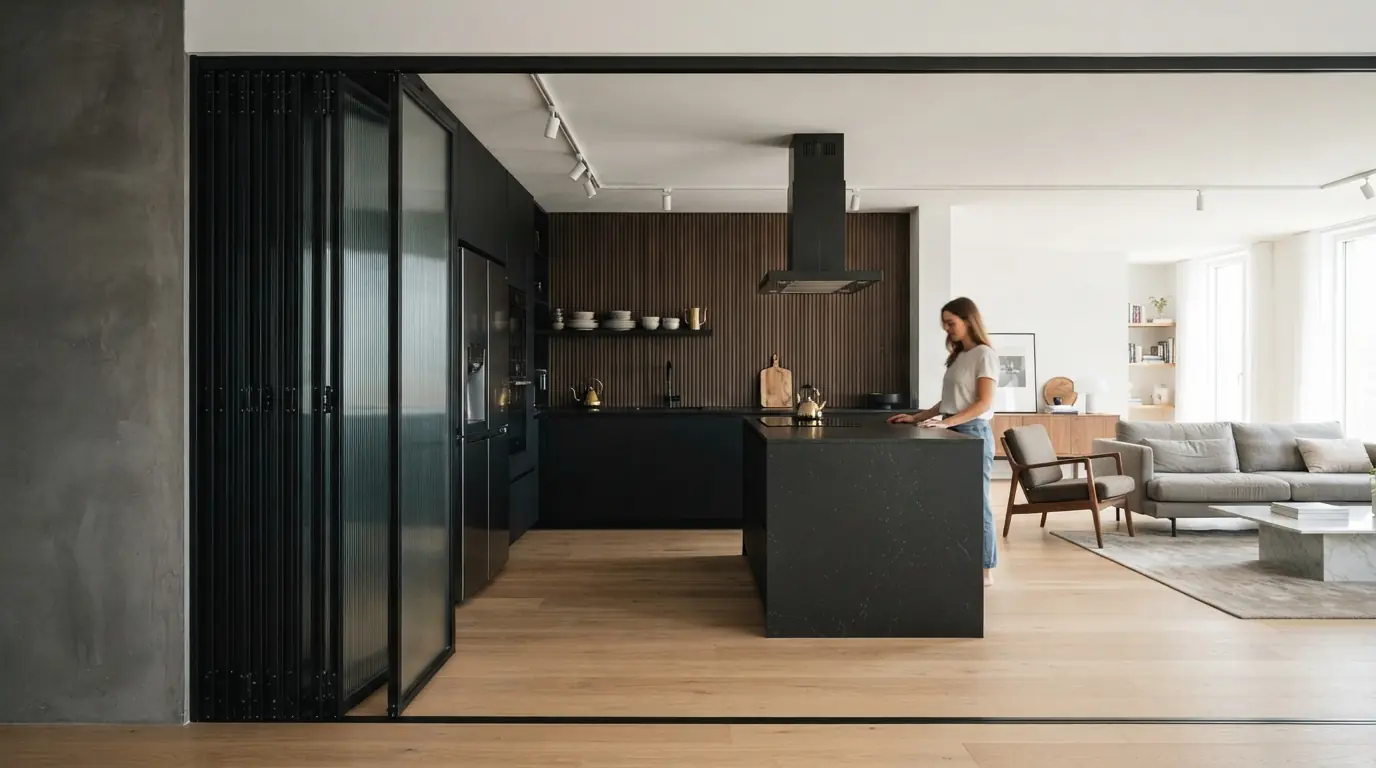

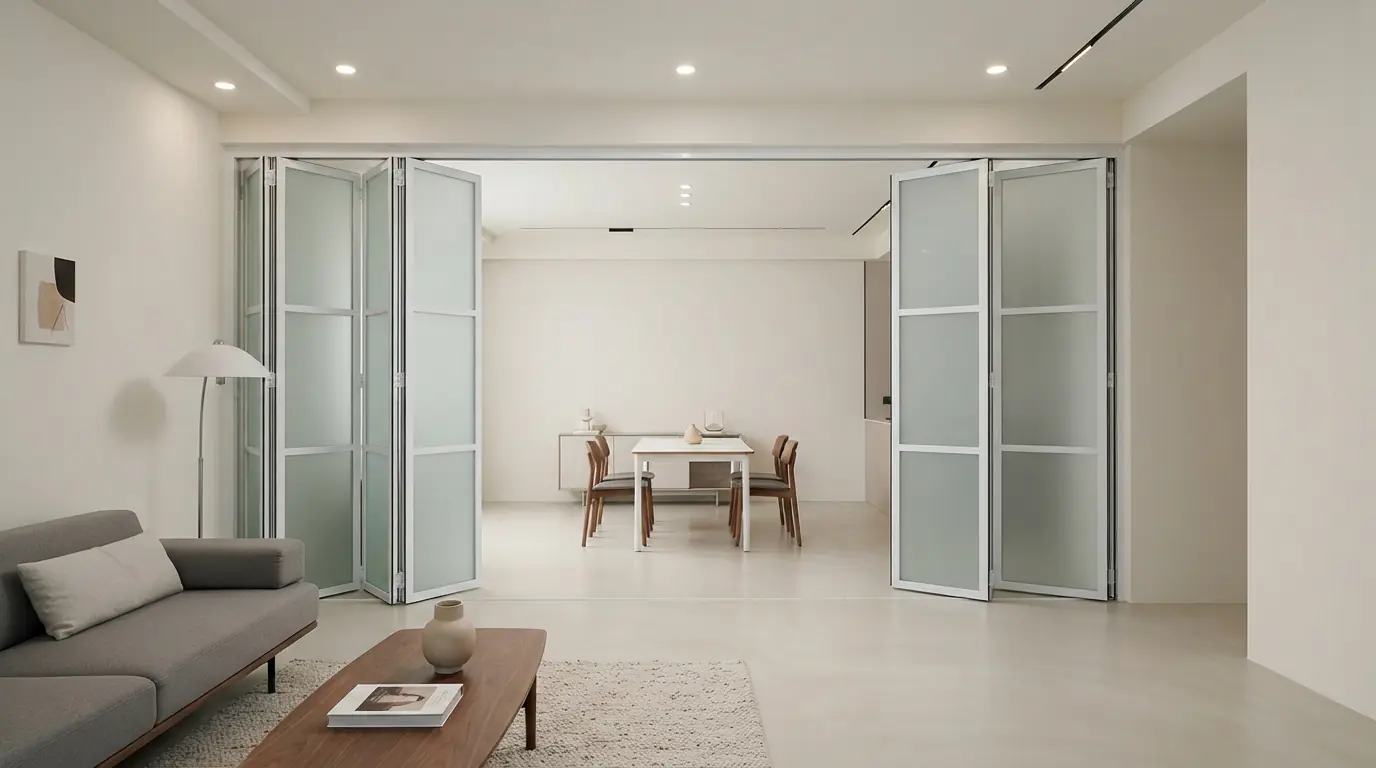

Фотографии выполненных работ
Гармошка решает задачу, которую не всегда решает обычная раздвижная перегородка: полностью открыть широкий проём, не занимая много места сбоку под стоянку полотен. Мы рассчитываем число секций и усиление шарниров под конкретную ширину проёма и интенсивность эксплуатации.
Частые вопросы
Секции соединены между собой и движутся синхронно от одного толчка крайнего полотна — отдельно складывать каждую не нужно, вся система работает как единый механизм.
Да, вертикальный шарнир между полотнами виден и в закрытом положении — это особенность конструкции. Если нужна визуально цельная плоскость без стыков, стоит рассмотреть раздвижную или стационарную схему.
